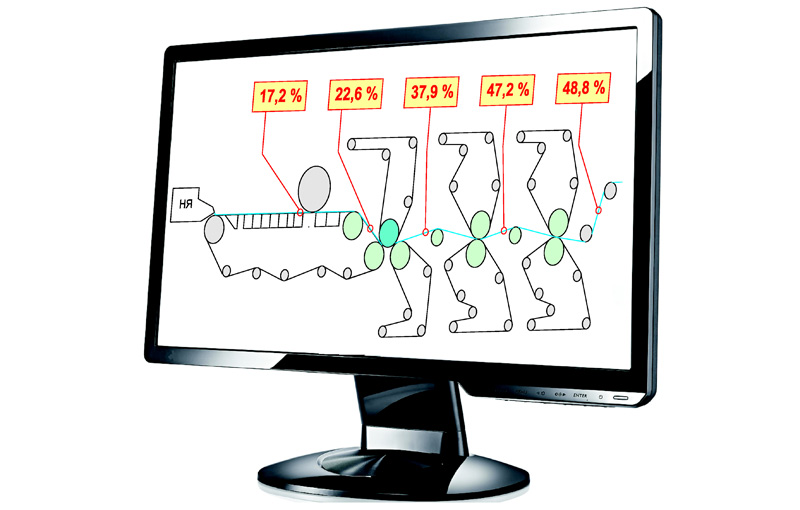

Измерение профиля влажности после формующей, прессовой и сушильной частей дает возможность контролировать поперечный профиль бумажного полотна, а также идентифицировать источники проблем с профилем, например найти причины возникновения полосности.

Компания «Бум Техно» совместно с Sensortech / MoistTech проводит проектирование и монтаж точечных и сканирующих систем измерения влажности бумажного полотна:

• перед клеильным прессом

• перед установками микрокрепирования

• перед прессовой и сушильной частями БДМ и пресспатов

• после сушильной части пресспатов (на листорезке)

• на меловальных машинах и установках

(влажность + профиль толщины покрытия)

• на гофроагрегатах

(контроль профиля влажности нескольких слоев)

• а так же на ламинатных установках

(профиль влажности + профиль толщины покрытия)

Мы предлагаем к поставке систему мониторинга влажности / сухости бумажного, картонного или целлюлозного полотна для бесконтактных замеров в режиме on-line в широком диапазоне 3-97%.

Предложение делается на стандартную комплектацию, при этом учитываются результаты предварительных механических и лабораторных замеров, необходимых для подготовки к поставке, монтажу и пуску в эксплуатацию системы мониторинга сухости / влажности (поставка «под ключ»).

Система в стандартной комплектации включает в себя следующее:

• ИК анализаторы влажности on-line (от 1 до 32 штук)

• Всё монтажное оборудование

• Все соединительные электрические и пневматические кабели от анализаторов до шкафа системы управления

• Сервисное программное обеспечение

• Техническая документация на русском языке

• Шкаф системы управления (нержавеющая сталь, IP66) в составе:

— сенсорная панель (для наладки и калибровки анализаторов);

— цифровая индикация в % (один цифровой индикатор – на одну позицию измерения);

— релейная, коммутационная аппаратура и пр.

Данные, полученные при измерении значения влажности / сухости полотна, также выдаются системой управления в запрошенном заказчиком формате передачи данных (RS485, 4-20мА, Ethernet, Profibus, CAN и др.).

Объем поставки может быть расширен по запросу Заказчика до поставки на 100% «под ключ», включая полный комплект монтажных принадлежностей (защитные трубы, кабельные полки и т.п.) и дополнительные работы (например, внесение необходимых изменений в АСУ Заказчика – Metso, Honeywell и т.д.).

Кроме анализатора влажности/сухости на сканер могут быть установлены:

• датчик толщины полотна

• контроль веса м²

• датчик формования

• контроль периодических колебаний однородности бумажного полотна

• контроль диаметра тамбурной намотки

• спектрометр - контроль цвета бумаги

• датчик для определения профиля температуры

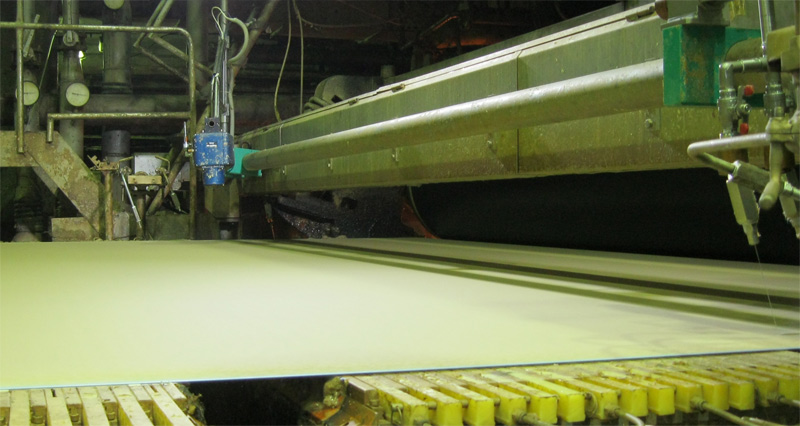

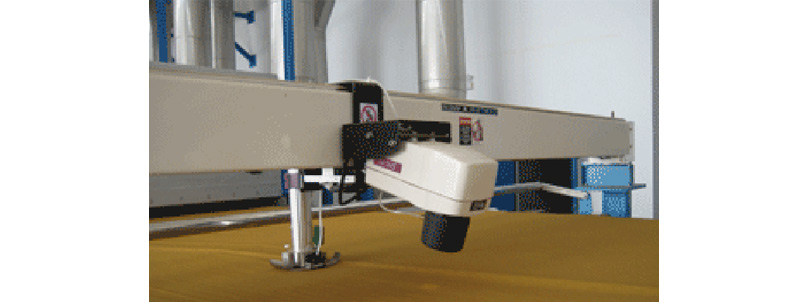

Сканер оснащен собственным контроллером, который обрабатывает информацию, поступающую с датчиков, и в режиме непрерывного сканирования собирает информацию о продольном и поперечном профиле полотна. Все данные, полученные со всех сканеров на БДМ, сохраняются в архиве с необходимой Заказчику глубиной во времени. Прецизионная обработка узлов перемещения и предварительная напряженность конструкции обеспечивают прямолинейность движения и точность позиционирования измерителей до 1мм. Специальные покрытия, теплоотражающие экраны и системы охлаждения предотвращают конденсацию. Узел датчиков работает в режиме сканирования поперек полотна со скоростью до 40м/мин.
